傳感器實驗箱的特點
一、創新性和開放性
采用當代先進的傳感器檢測與控制以及信息處理技術，秉承模塊化的整體設計理念，使儀器具有無限的可擴展性，可以滿足不斷更新的自動檢測，自動控制和電子學科發展的需求，加強了基礎知識的培養，適合于創新性和開放性的實驗教學，有利于學生專業綜合能力的培養。
二、電路技術
優化設備結構，測試電路等配置。傳感器處理電路板采用SMT貼片技術，可靠性高，抗震能力強； 與傳統的插件、分立式工藝技術相比，SMT貼片由于采用片式元器件、所以貼裝牢固，器件通常為無引線或短引線，降低了寄生電感和寄生電容的影響，提高了電路的高頻特性，減少了電磁和射頻干擾，由于附加功耗低、所以技術性能穩定可靠。
三、調節器
調節器是自主研發的，可支持更多的傳感器信號輸入。
四、PID升級
PID控制技術更穩定，方便控制方式擴展。
五、測轉速裝置
轉速測試裝置設計靈巧方便，支持市面上各種測轉速傳感器，滿足外購不同轉速傳感器來配合使用。
六、采集系統
采集板卡的自主開發，創新和升級，采用工業級解決方案，實現了較高的測量精度和動態范圍，可以滿足科研開發的需要。 主要技術指標如下：
1.具有8路模擬量輸入
6路單端電壓輸入或3路差分輸入，2路電流輸入
2.ADC分辨率
12位
3.采樣速率
100K/S(全通道下),單通道下不低于200K/S.
4.多種采樣方式
定時采樣，定長采樣，單步采樣，實時采樣
5.輸入低通濾波，過壓保護
6.具有16路數字量（開關量）輸入輸出
8路輸入，8路輸出
7.支持波形輸出
正弦波，方波，三角波，鋸齒波任意波形
8.波形頻率可調
范圍0-10000HZ
9.支持485通訊協議
10.支持Modbus通訊協議

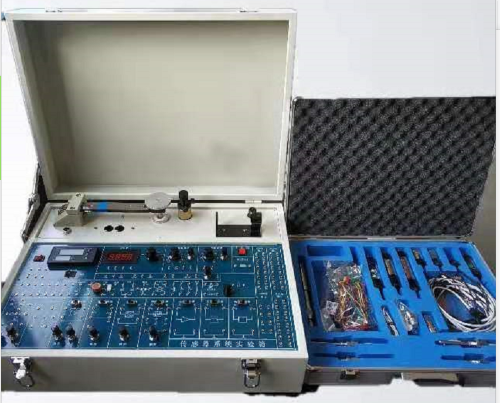

七、主機箱結構
主機箱體結構新穎、采用黃金比例設計，外型美觀大氣，空間適宜，學生操作做實驗更加方便。箱體白色、主機面板淡藍色，和諧相配視覺不容易疲勞；主機箱與箱蓋外側設計一個彈簧式支稱桿、實驗完畢后箱蓋安全緩慢蓋合，有效避免箱蓋夾手。
